東江科技園綠色智慧制造建設項目位于惠州市仲愷高新區惠澤大道贏合科技路段。該項目由五座廠房、一棟宿舍綜合樓、一棟智慧停車樓組成，總建筑面積14.29萬平方米。建設單位為廣東東貝科技有限公司，項目施工圖設計單位為九冶建設有限公司工程設計研究分公司，施工單位為陜西建工第 一建設集團有限公司，UHPC預制疊合梁生產供應單位為中路創能（惠州市）建筑有限公司，UHPC預制疊合梁構件深化設計單位為湖南大象建筑規劃設計有限公司。
東江科技園綠色智慧制造建設項目內庭(效果圖)
●深化設計概況
本項目1A#、1B#、2#、3#、4#棟廠房采用裝配式技術建造。預制構件類型包括UHPC預制疊合梁、SP預應力空心板、UHPC外墻保溫裝飾一體板。UHPC預制疊合梁數量共計1342個，其中工字形梁573個，L形梁79個，T形梁412個，矩形梁278個。
本項目UHPC預制疊合梁深化設計工作時長約4個月，自2022年8月起至2022年12月止。項目組成員六人，其中項目負責人一位、設計負責人一位、服務工程師一位、PC設計師兩位、水電設計師一位。

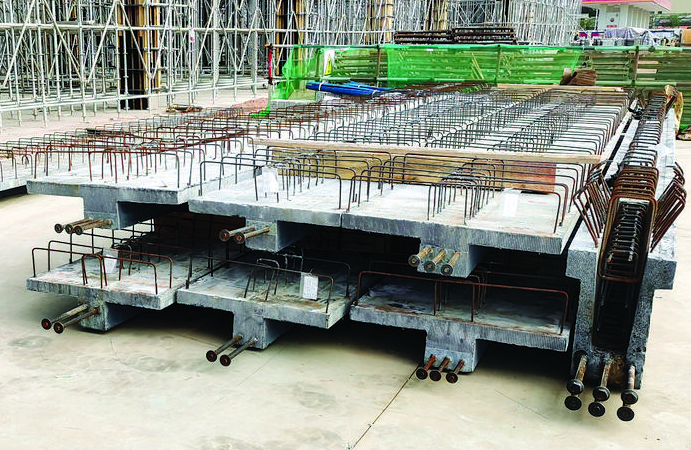

本項目UHPC預制疊合梁
●深化設計重點難點
本項目深化設計的目標是確保江門生產基地能順利準確的將UHPC預制疊合梁生產出貨。
本項目深化設計的重點是整合項目參建方設計要求，出具外形準確、預埋定位精 準、鋼筋布置合理合規的深化設計詳圖。
本項目技術難點：1.UHPC預制疊合梁外形不規整、種類較多，不僅深化設計難度增加，構件生產過程及模具加工均加大了難度。 2.部分疊合梁內部有空腔等特殊構造，屬于異形三維構件，深化設計、構件生產難度增大，二維深化設計詳圖圖紙在生產交底時需要認真反復向生產線負責人闡述識圖方式。3.主次梁全部預制，梁端與柱交接處，梁柱縱筋鋼筋多，鋼筋交錯碰撞錯綜復雜。為了使疊合梁順利安裝，梁端鋼筋避讓需要精心設計。

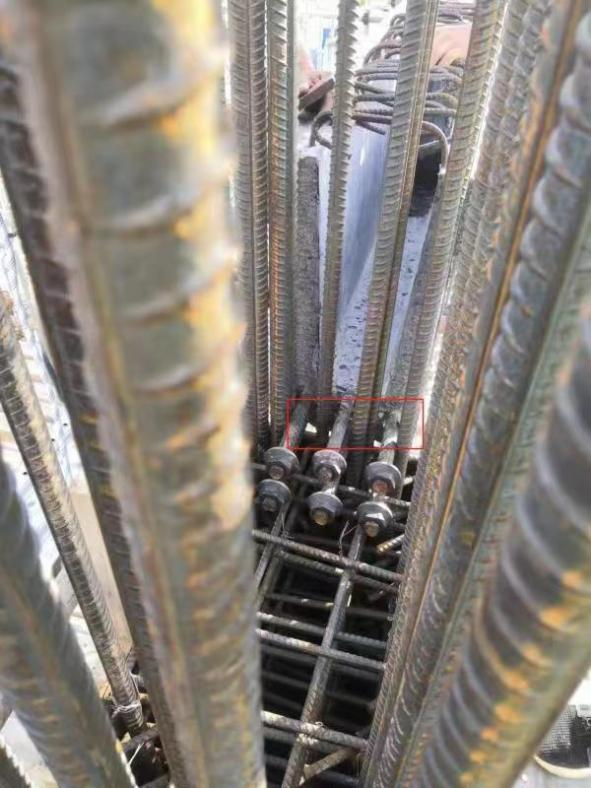

梁端鋼筋避讓解決方案：梁端錨固板加固
●優化舉措
本項目已完成UHPC預制疊合梁深化設計，回顧整體設計過程，確有眾多細節可供優化，這將使各方積極達成減本增效、開源節流、保質創收目的，實現項目可持續化經營。
設計方面，裝配式建筑工程項目，應在方案設計之初加入裝配式設計專業，提供標準化、集成化設計建議。這樣可有效避免本項目中預制疊合梁外形復雜、種類多、規格多現象，有效增大模具配比、降低模具攤銷費用、人工費。今后在復雜構件深化設計過程中，也應強調三維建模，采用數字化三維設計，將深化設計意圖準確傳遞，構件生產方能按圖生產無歧義。
流程方面，裝配式建筑工程項目強調標準化設計、工廠化生產、裝配化施工、一體化裝修、信息化管理、智能化應用。合理調配資源，實現裝配式建筑工程項目六目標，是衡量項目品質的有效指標。因此要求在項目對接渠道、建設進度要求、設計服務水平、生產質量管控等方面做到目標量化、責任清晰、進度可控、質量溯源。
設計團隊多次應邀到訪工廠，協商生產工藝解決方案
●前景展望
超高性能混凝土（ULTRA-HIGH PERFORMANCE CONCRETE），簡稱UHPC，是指抗壓強度在150MPA以上，并且具有超高韌性、超長耐久性的水泥基復合材料的統稱。與常用的水泥基混凝土材料相比， UHPC在抗拉強度、抗壓強度、韌性、阻裂性、耐磨性、耐腐蝕性、抗凍性及抗滲性等方面，尤其是在大跨度（9m以上）預制構件應用領域具有更加優越的性能。與相同結構性能的建筑部品部件對比，UHPC在截面尺寸、含鋼量這兩個指標上也有絕 對優勢。
UHPC解決了混凝土裝配式建筑強構件、弱節點的通病，在實際工程應用中，預制連接件點有效優化節點受力。
UHPC在房建領域的應用有逐步擴大趨勢。預制保溫裝飾一體板外墻、預制輕量化單元式幕墻、預制樓梯、預制基礎模板、預制疊合梁、預制節點等多類型產品相繼問世。
惠州仲愷高新區東江科技園綠色智慧制造建設項目，是華南地區房建領域首創采用UHPC預制受力構件的典型工程案例。項目的成功落地打開了UHPC部品部件的知名度，促使UHPC在房建領域的應用將更加廣泛。在湖南，已有遠大筑工、三能房屋（沙坪建設）等有關企業相繼推廣應用UHPC裝配式部品部件。
UHPC作為建設工程領域的新材料，在房建板塊還有政策傾向性的巨大優勢。在新材料、新技術、新工藝三新應用不斷推陳出新的市場環境下，UHPC部品部件是填補空白市場、激活市場活力、滿足建設需求的成熟可靠解決方案。
湖南大象建筑規劃設計有限公司將繼續保持并強化與中路公司的友好合作，在推廣UHPC裝配式部品部件的工作中盡綿薄之力，為裝配式建筑工程行業添磚加瓦！

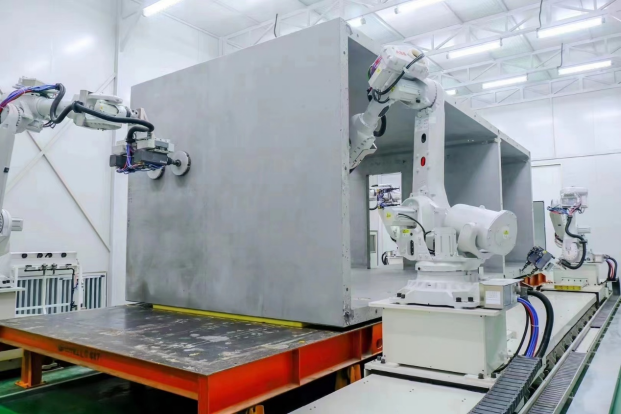

智能化工廠生產線上的UHPC模塊化部品
湖南大象建筑規劃設計有限公司裝配式建筑所，是裝配式全產業鏈技術服務、裝配式全過程咨詢成熟服務單位，為客戶提供裝配式預評價、深化設計、EMPC等項目合作模式。歡迎來訪考察，來電咨詢！
大象裝配式，裝配千萬家！
